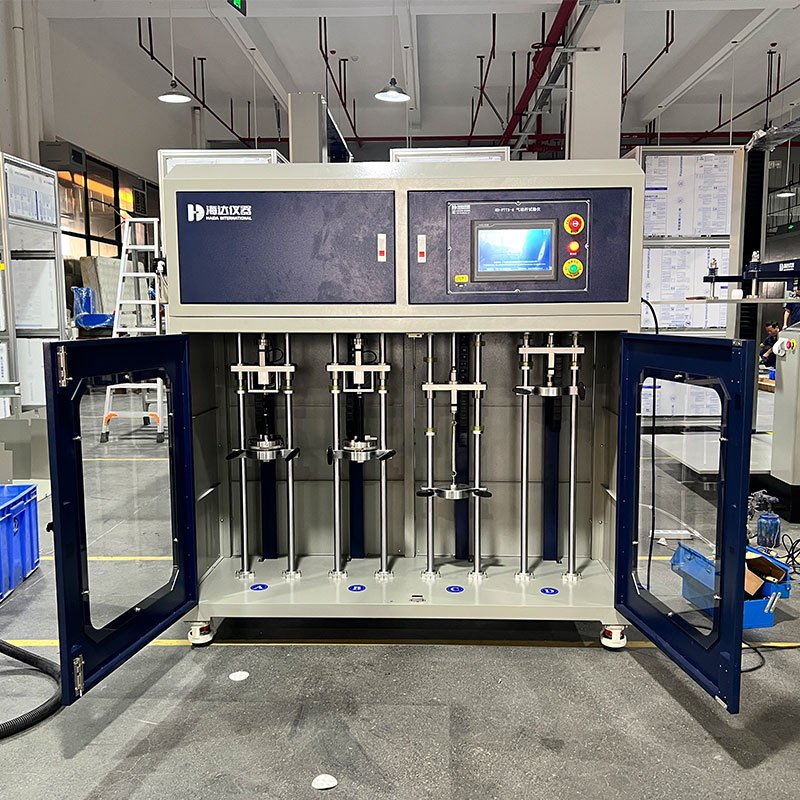

HD-F773-4 氣動桿試驗儀
作者：海達儀器小編 | 瀏覽次數： | 發布日期：2026-01-19 15:00:39
一、HD-F773-4 氣動桿試驗儀產品功能海達儀器HD-F773-4 氣動桿試驗儀，適用于辦公椅、電競椅、商務休閑椅等產品的氣動升降桿、彈簧、拉簧的疲勞試驗；設定一定的測試條件，以一定的頻率進行疲勞試驗（40000次）。
二、HD-F773-4 氣動桿試驗儀主要技術參數
| 指標 | 參數 |
| 容 量 | 2kN*4 |
| 測試力值 | 氣缸疲勞：50N～1.7kN |
| 測試次數 | 1～999999(任意設定） |
| 測試速度 | 疲勞測試：1～20次/min |
| 測試行程 | 氣缸:150mm |
| 測試工位 | 氣動升降桿疲勞測試：2工位 |
| 彈簧、拉簧疲勞測試：2工位 | |
| 控制方式 | PLC控制 |
| 顯示方式 | 觸摸屏顯示 |
| 數據輸出 | USB輸出 |
| 最大試樣尺寸 | L500xφ30x100（壓縮行程）mm（可根據需求定制） |
| 外型尺寸 | 1500×540×1600mm(L×W×H) |
| 重 量 | 約400kg |
| 氣 源 | 0.6Mpa |
| 電 源 | 1∮ AC 220V |
| 功 率 | 500W |
三、HD-F773-4 氣動桿試驗儀操作原理
海達儀器HD-F773-4 氣動桿試驗儀，將經過高低溫儲存試驗的氣動升降桿裝夾于試驗機上，以8～12次/min的速度進行疲勞試驗，并實時監控力值；循環到設定次數后試驗完成；使用氣缸動作模擬氣動升降桿樣品的伸縮動作，循環4000次，檢視測試后的試樣狀態。通過解鎖氣缸與力值傳感器的閉環配合，可實現平均伸展速度的采集，兩工位均有力值傳感器，均可實時顯示受到的力值大小。
將彈簧、拉簧裝夾于試驗機上，以自設定的速度進行疲勞試驗，并實時監控力值；循環到設定次數后試驗完成，兩工位均有力值傳感器，均可實時顯示受到的力值大小。
四、HD-F773-4 氣動桿試驗儀試驗標準
客戶定制的疲勞測試
五、HD-F773-4 氣動桿試驗儀產品特點
（一）硬件特點
1.本測試儀采用方通加鐵板結合框架，穩固簡潔；
2.采用開放式操作平臺設計，上下工裝采用快速裝夾方式，方便高效；
3.采用鍍鉻棒做上下導向，靜音順滑；上下調節簡單、順暢。
（二）軟件特點
1.控制系統采用觸摸屏配PLC，具有停斷電記憶力和斷電保護報警等功能；
2.采用氣缸驅動壓頭，推力有保障，穩定可靠；
3.本機可通過USB端口導出測試界面數據，可自定義設置試驗參數，試驗完成自動停機。
